Conception de groupes hydrauliques
l’expérience TFS sur les hydraulic power packs

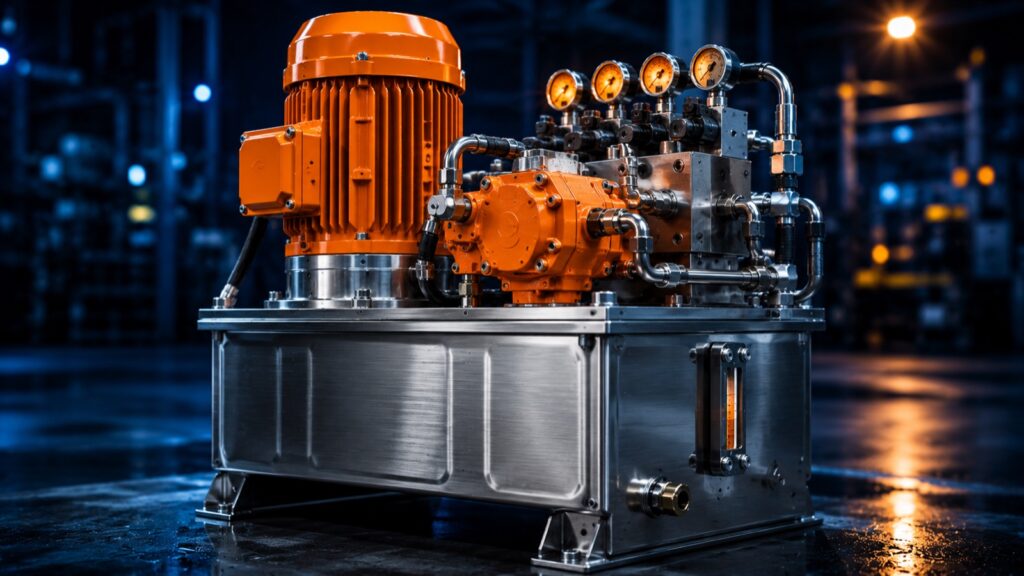

Un groupe hydraulique (ou centrale hydraulique, en anglais hydraulic power pack) est l’ensemble qui génère et régule la puissance fluidique d’une installation : il convertit l’énergie électrique ou thermique en pression et en débit, puis les distribue aux actionneurs de la machine. C’est le cœur de toute installation hydraulique.
Comment fonctionne un groupe hydraulique
Le fonctionnement d’une centrale hydraulique se déroule en quatre étapes. Le moteur (électrique ou thermique) entraîne la pompe ; la pompe aspire l’huile du réservoir et la met sous pression en générant le débit demandé ; les distributeurs et les valves régulent la pression, le débit et le sens d’écoulement vers les actionneurs (vérins ou moteurs hydrauliques) ; l’huile de retour revient au réservoir en passant par les filtres et, le cas échéant, par l’échangeur thermique. Le groupe ne produit pas de mouvement en soi : il fournit l’énergie hydraulique que les vérins et les moteurs de la machine transforment en travail.
Schéma et anatomie d’une centrale : les composants
Le schéma d’une centrale hydraulique comprend généralement les éléments suivants, chacun devant être dimensionné en fonction du cycle de travail :
- Moteur — électrique à vitesse constante ou, sur les installations mobiles et de secours, thermique
- Pompe — à engrenages, à palettes ou à pistons, à cylindrée fixe ou variable selon le profil de débit requis
- Réservoir — dimensionné pour la décantation, la dissipation thermique et la séparation de l’air, avec lignes de refoulement et de retour
- Filtration — filtres de refoulement, de retour et de mise à l’air, afin de maintenir la classe de contamination exigée par les composants
- Valves de contrôle — limiteurs de pression, régulateurs de débit, distributeurs, valves proportionnelles ou servovalves
- Bloc de distribution — collecteur qui rassemble et oriente les lignes vers les utilisations
- Échangeur et instrumentation — refroidissement de l’huile, manomètres, pressostats, thermostats, capteurs de niveau
Groupe sur mesure ou unité de série ?
Pour les applications standard, il existe des groupes compacts de série — tels que les unités ABPAC de Bosch Rexroth, des power units préconfigurées couvrant les puissances et les débits les plus courants avec des délais de livraison réduits. C’est le choix pertinent lorsque le cycle de travail entre dans les tailles du catalogue.
Un groupe hydraulique sur mesure — une centrale hydraulique dédiée — devient nécessaire lorsque interviennent des contraintes que le produit de série ne couvre pas : encombrements et implantation imposés par la machine, cycles à plusieurs utilisations et pressions différentes, exigences de niveau sonore, classes de filtration sévères, certifications sectorielles (naval, ATEX, incendie), ou intégration d’une commande électronique et du télédiagnostic. Dans ces cas, TFS conçoit le groupe à partir du cycle de travail réel, et non d’une taille prédéfinie.
Dimensionnement : les paramètres déterminants
La conception part toujours des données de l’application : pression maximale et de service, débit requis par les utilisations et leur simultanéité, cycle de travail (continu ou intermittent) et bilan thermique associé, fluide employé et classe de contamination admise par les composants, espaces disponibles et contraintes d’installation, alimentation électrique disponible. Un réservoir ou un échangeur sous-dimensionné figure parmi les causes les plus fréquentes de dégradation précoce de l’huile et de défaillance des pompes.
Assistance et maintenance des centrales hydrauliques
Une centrale bien conçue doit être entretenue : l’assistance sur les centrales hydrauliques comprend l’analyse et le remplacement de l’huile, le changement des éléments filtrants, la vérification des tarages de pression, le contrôle de l’état des pompes et des valves, la recharge des accumulateurs et le diagnostic des anomalies thermiques. TFS intervient aussi bien sur les groupes de sa propre construction que sur des unités d’autres constructeurs, avec un entretien programmé défini selon le cycle de production du client, une assistance sur place et la réparation ou la révision des composants sur banc d’essai certifié Bosch Rexroth.
L’expérience TFS
TFS conçoit et construit des groupes sur mesure pour tous les secteurs — industrie, naval, presses, sidérurgie, oil & gas, hydroélectrique — en sélectionnant les composants optimaux parmi ses marques partenaires et en intégrant filtration, refroidissement et commande électronique. En tant que Bosch Rexroth Certified Excellence Partner dans les domaines Distribution, Solution et Service, TFS couvre l’ensemble du cycle : conception, construction, mise en service, essais et assistance.
